Инструкция по монтажу профнастила, металлочерепицы и доборных элементов

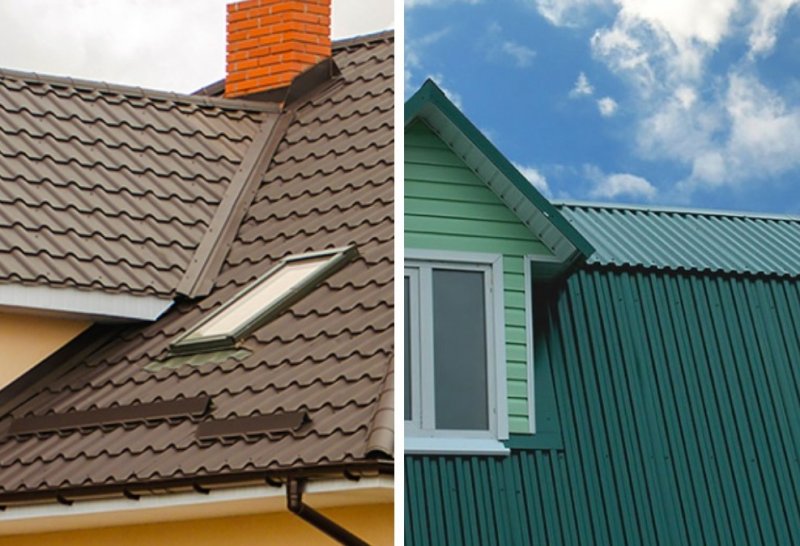

Инструкция по монтажу профнастила и металлочерепицы

Скачать рекомендации по транспортировке и хранению

Вполне возможно, что в ходе строительства могут возникнуть отклонения от существующего проекта. Поэтому, выполнение проверочного измерения скатов крыши, после того, как будут установлены стропила, является необходимым шагом.

Измерение диагоналей скатов позволит проверить плоскостность и прямоугольность крыши и в случае выявления маленьких недостатков, можно, используя доборные элементы скорректировать их.

Стандартные параметры

Следует учесть, что угол уклона при укладке металлочерепицы и профнастила должен составлять не меньше 14 градусов. При расчете длины листа, требуемого для покрытия крыши от карниза до конька, нужно принять во внимание свес листа с карниза крыши. Для этого к общей длине прибавляется еще 40 мм.

В некоторых случаях покрытие собирают из двух или более кусков. В основном тогда, когда длина ската больше 6-7 метров. Из-за линейного расширения материала укладывают их внахлест (150 мм). Несмотря на то, что в этом случае получается больше стыков, работать с короткими листами удобно. Если для покрытия используется более жесткий профнастил, то, даже не смотря на большую длину (до 12 метров), используются цельные листы.

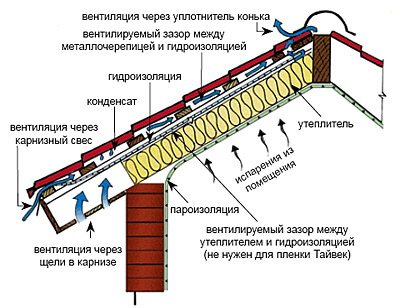

Конденсат и вентиляция

Как известно, образование конденсата является следствием температурных перепадов. В случае кровельного покрытия подобное явление наблюдается из-за того, что испарения, образованные внутри помещения, охлаждаются. В результате утеплитель подвергается воздействию образованной влаги, что в конечном итоге приводит к снижению его качеств.

Если же утеплитель снижает свои теплотехнические свойства, крыша будет промерзать, влага будет скапливаться, а значит, деревянные стропила будут гнить и в помещении будет сыро. Выходом из подобной ситуации помимо того, что нужно использовать более плотный слой утеплителя, будет использование специальной гидроизоляционной и пароизоляционной пленки.

Гидроизоляционная пленка предназначена для защиты утеплителя от влаги и располагается со стороны металлочерепицы. Пароизоляционная пленка предохранит утеплитель от испарений внутри помещения. Немаловажную роль играет вентиляция. Необходимо, чтобы от карниза к коньку воздух проходил беспрепятственно.

При проектировании, нужно учесть, что для естественной вентиляции между металлочерепицей и гидроизоляцией нужно создать зазор высотой около 40 мм. Щели в 50мм - в подшивке свесов, а специальные отверстия - в уплотнителе конька.

Сборка гидроизоляции

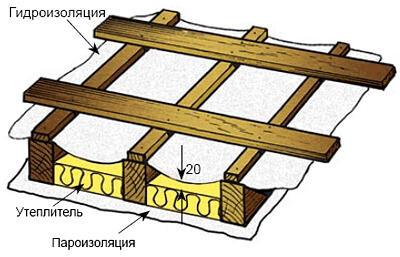

Начинают раскатывать рулоны гидроизоляции от карниза в горизонтальном направлении по стропилам. Провис в этом случае составляет 20 мм. Полотнища укладываются внахлест (150 мм). Если сторона, которой укладывается пленка, не имеет значения для супердиффузионных мембран Тайвек, то пленки типа Д 96 Сильвер, Д 110 Стандарт и Антикон 130 УФ должны быть выложены только таким образом, чтобы снаружи оказалась сторона пленки с логотипом.

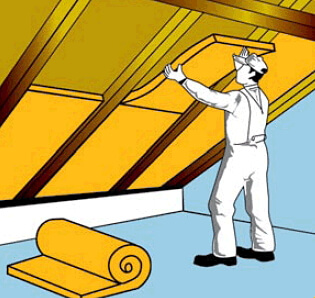

Сборка утеплителя

Как только будет выполнена работа по гидроизоляции, становится возможным совместить работу по обеспечению тепло и звукоизоляции внутри помещения с устройством кровельного покрытия.

Чтобы избежать скапливания влаги и порчи утеплителя, нужно таким образом установить между стропилами маты и плиты теплоизоляции, чтобы между утеплителем и пленками Д 96 Сильвер, Д110 Стандарт и Антикон 130 УФ, создавался зазор в 20 мм. Если используется пленка Тайвек, необходимость в зазоре отпадает, так как супердиффузные мембраны обладают достаточно высокой паропроницаемостью.

Раскраиваются теплоизоляционные плиты при помощи специального ножа, край которого имеет зазубринки как у пилы, позволяющие выполнять нарезку более качественно.

Сборка пароизоляции

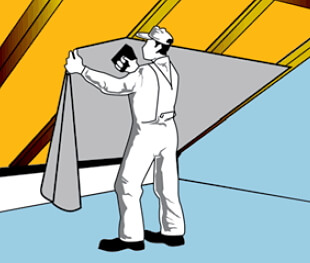

Листы пароизоляционной пленки Рефлект 110 Ал, Н 96 Сильвер или Н 110 Стандарт при помощи степплера крепятся к внутренней поверхности стропил. Бутиловая лента СП-1 используется для герметичного соединения внахлест уложенных полотнищ пленки. Установка внутренней облицовки будет следующим шагом.

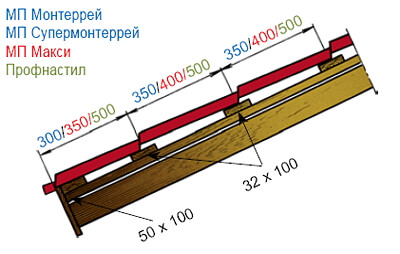

Обрешетка

Из брусков сечением 50х50 мм, предварительно обработанных специальным антисептическим раствором и досок 32х100 мм (размеры приблизительные) состоит обрешетка. Первый шаг – это крепление к стропилам спадающих брусков 50х50 мм. Прибиваются они от конька к карнизу сверху гидроизоляции.

Доски обрешетки горизонтально крепятся к уже забитым брускам. Толщина доски обрешетки, которая будет первой от карниза, должна быть толще других на 10-15 мм. Для металлочерепицы между серединами других досок обрешетки, сечением 32х100 мм, должно быть расстояние 350 мм.

Обрешетка с шагом 500 мм устанавливается для кровельного профнастила С-21х1000, НС-35х1000, МП-20х1100. Толщина досок обрешетки должна быть больше, если между стропилами есть пространство более1000 мм. Обрешетка может быть и сплошной. Обычно такой тип обрешетки используется в ендовах, вокруг мансардных окон и дымоходов.

Две дополнительные доски должны быть укреплены по сторонам коньковой планки. Разница в высоте расположения рядовой обрешетки и торцевой планки должна равняться высоте профиля металлочерепицы или профнастила.

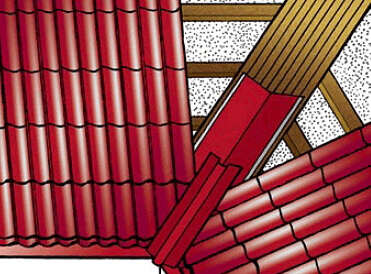

Крепление ендов

Нижняя ендова крепится саморезами к сплошной обрешётке в местах внутреннего стыка скатов. С учётом угла наклона крыши планки стыкуются внахлёст, размер которого 100-150 мм.

Укладка профнастила или металлочерепицы производится после предварительной размётки и подрезания. Как правило, стык кровельных листов выглядит неэстетично, поэтому требует декоративной обработки, заключающейся в укладке планки верхней ендовы.

Следует помнить, что стыки и швы крыши требуют предельного внимания, поэтому от того, насколько ответственным будет подход к их устройству, зависят дальнейшие эксплуатационные характеристики кровли.

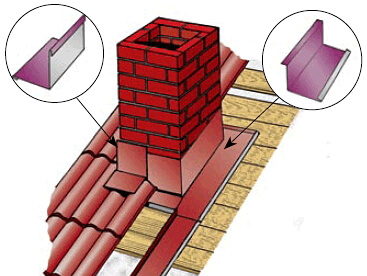

Монтаж планок примыкания

Чтобы прилегание участков кровли к стенам и печным трубам было герметичным, необходимо на скате крыши смонтировать внутренний фартук. Для этого предназначены нижние планки примыкания. Процесс организации внутреннего фартука состоит из нескольких этапов.

Первый шаг — размётка верхней кромки планки на стенках трубы. После того, как место стыка будет намечено, болгаркой пробивают канал, именуемый штробой. Прежде чем приступить к следующему этапу, штробу очищают от пыли и промывают. Затем, начиная с нижней стенки трубы, устанавливают планку примыкания и фиксируют её при помощи саморезов.

Далее установку фартука производят по всем стенкам, монтируя планки внахлёст 150 мм и герметизируя. Далее организуют специальный галстук — плоский лист укладывают под нижний край фартука. Галстук, по которому будет происходить сток воды, направляют в ендову или к карнизу.

Следующий этап — монтаж кровельных листов на фартук и галстук. После этого можно приступать к устройству наружного фартука, выполняющего так же декоративную роль. Для этого используются верхние планки примыкания. Технология монтажа наружного фартука аналогична предыдущей, с той лишь разницей, что его верхний край крепится непосредственно к стене.

Установка держателей желоба

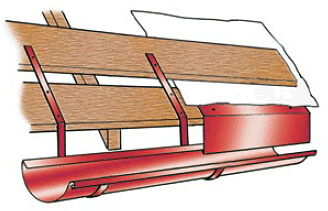

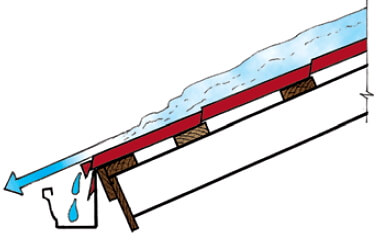

Держатели желоба устанавливаются на нижней доске обрешётки, учитывая правила монтажа водосточной системы. Чтобы обеспечить сохранность желоба при сходе снега с кровли, его устанавливают таким образом, чтобы край располагался на 30 мм ниже края кровельного покрытия.

Установка карнизных планок

После монтажа водосточной системы производится установка карнизных планок. Планки крепятся к обрешётке таким образом, чтобы их нижние края перекрывали край желоба. Подкровельная гидроизоляция укладывается на последнюю доску обрешётки и карнизную планку.

Такая конструкция обеспечивает стекание конденсата прямо в желоб. В зависимости от конфигурации свеса крыши предусмотрен вариант вывода гидроизоляции без покрытия последней доски обрешётки.

Установка мансардных окон

Чтобы определить необходимое количество оконных проёмов в помещении, производится расчёт соотношения полезной площади к поверхности пола в пропорциональности 1:8–1:12. Оптимальная высота нижнего края от поверхности пола от 90 до 110 см.

При установке двух окон небольшого размера, расположенных на расстоянии друг от друга, вы получите гораздо больше света, чем при монтаже одного большого окна. Кроме того, установка окон в комбинированных, вертикальных, горизонтальных композициях существенно увеличивает динамику освещения.

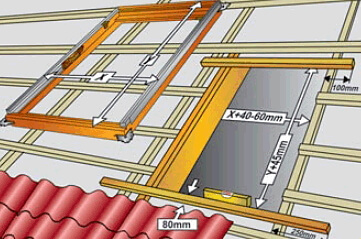

Окна устанавливаются на обрешётку и фиксируются в стропильные балки. Если устанавливаются окна большого размера, следует внимательно отнестись к стропильной конструкции и при необходимости подогнать её под размер оконного проёма, используя контррейки для фиксации.

Следует так же учитывать размер проёма, куда будет устанавливаться окно. Он должен быть выше на 45 см и шире на 40–60 см самого окна.

Правила резки кровельных листов

Листы металлочерепицы и профнастила перед укладкой требуют некоторой обработки, а именно, резки под конструкцию крыши. Для резки этого строительного материала следует использовать только специальные инструменты, но, ни в коем случае нельзя применять абразивный круг.

Оставшиеся после резки детали треугольной формы могут быть использованы вторично для листов симметричного профиля. После нарезки и настила листов следует удалить все металлические опилки, дабы избежать их ржавления и негативного воздействия на поверхность крыши.

Для декоративной обработки срезов и устранения повреждений используйте специальную краску из баллончика.

Укладка металлочерепицы

Металлочерепицу начинают монтировать с нижнего угла прямоугольного ската, со стороны, противоположной капиллярной канавке. Канавка устраняет капиллярный эффект, когда вода поднимается по капилляру, образованному двумя плотно прижатыми листами металлочерепицы.

Монтаж удобно начинать с левого нижнего угла, когда следующий лист накрывает предыдущий. Допускается и иной способ укладки листов, при котором один лист подсовывается под другой, но при этом высока опасность поцарапать покрытие.

Каким бы сложным не был скат, листы укладывают параллельно карнизу, выровненному строго горизонтально, со свесом 40 мм за карниз. Так как на углах стыкуется до четырех листов толщиной 0,4-0,5 мм, то углы листов, наложенных друг на друга в одном ряду, при их горизонтальном расположении будут иметь все увеличивающееся смещение.

Поэтому металлочерепицу укладывают с небольшим поворотом по часовой стрелке, стремясь, чтобы правые углы листов в одном ряду находились на одной прямой. Несколько соседних листов крепятся одним саморезом в верхней половине листа, выравниваются и затем закрепляются окончательно.

Для красоты и облегчения монтажа самые длинные листы устанавливают в нижнем ряду. Необходимо выровнять не только листы относительно карниза, но и волны каждого листа относительно соседних.

Средний расход кровельных саморезов — 6–8 шт. на м² и 3 шт. на погонный метр аксессуаров с каждой стороны. Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну (с примерным шагом 366 мм) в верхний гребень. Для завинчивания саморезов лучше всего пользоваться шуруповертом или дрелью на низкой скорости вращения патрона.

С помощью сверла на конце саморез просверливает металл, поэтому допускается даже крепление металлочерепицы к металлической обрешетке. Для точности отверстие можно предварительно накренить.

1. Металлочерепица всегда крепится в нижний гребень волны в месте прилегания к обрешетке. При таком способе крепления отсутствует рычаг между точкой крепления и точкой приложения усилий к саморезу.
2. К начальной обрешетине нижние листы привинчиваются над ступенькой в каждую волну, так как на этот край приходятся наибольшие ветровые нагрузки.
3. К остальным обрешетинам металлочерепица крепится как можно ближе к ступеньке снизу. Во-первых, в этом месте металлочерепица имеет наибольшую жесткость, во-вторых, эти места обычно находятся в тени, падающей от ступеньки, и шляпки саморезов не так заметны.
4. Со стороны ветровой планки металлочерепица крепится в каждую волну.
5. Все листы должны быть притянуты к каждой обрешетине, крепление в каждую вторую обрешетину — через волну.
6. Для лучшего прилегания соседних листов желательно сместить на 5 мм центры крепежа в стыкуемых волнах (верхнего листа — в сторону нахлеста, а нижнего — от). При этом нижний лист прижимается к верхнему.
7. В местах нахлеста листов металлочерепица крепится через волну. В этих местах возможно дополнительное крепление в каждую волну металлочерепицы для лучшего прилегания верхнего листа.

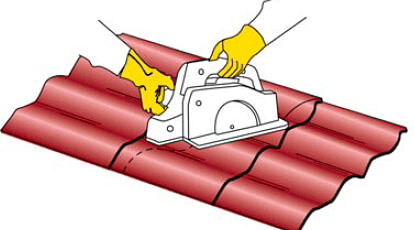

Резать металл лучше вырубными электроножницами. Допускается резка ручными ножницами, или циркулярной пилой с крупными победитовыми зубьями. Ни в коем случае нельзя резать металлочерепицу болгаркой: при этом происходит прожигание ее искрами, нагрев и отслоение покрытия.

Саморезы

Качественные саморезы изготавливаются из легированной с цинковым покрытием или нержавеющей стали с порошковой окраской и уплотнителем. Саморезы окрашивают в цвет металлочерепицы с последующим термообжигом в печи.

Саморезы завинчиваются строго перпендикулярно обрешетине. Так как лист металлочерепицы притягивается вплотную к обрешетине, то неправильное завинчивание и перекос уплотнителя самореза могут привести к образованию сквозного отверстия.

В случае применения саморезов в условиях длительного воздействия кислой и щелочной среды необходимо применить саморезы с пластиковыми колпачками.

Установка торцевых планок

Торцевые планки предназначены для обработки торца кровли. Фиксация планок производится саморезами длиной от 28 мм до 80 мм в зависимости от местоположения. Саморезы вкручиваются через каждые 500 мм. Необходимо соблюдать нахлёст между планками в 50 мм.

Установка коньковых планок

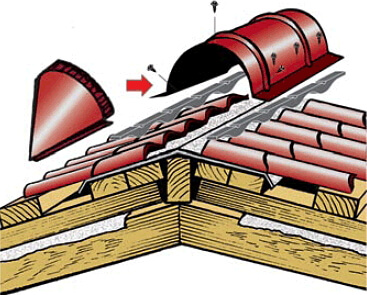

Коньковые планки бывают двух видов — круглые и плоские. При монтаже круглой коньковой планки используются саморезы или заклёпки, при помощи которых она крепится к торцу кровли или плоской заглушки. Саморезы вкручиваются через одну волну кровельного настила.

Если используется плоская коньковая планка, то заглушки не применяются. В начале работы на конёк стелется уплотнитель с вентиляционными отверстиями, на который в последующем и крепится коньковая планка. Планки укладываются внахлёст размером 100 мм.

Монтаж антенных выходов

Чтобы осуществить монтаж антенных входов, необходимо действовать поэтапно. В первую очередь нужно срезать верхушку выхода антенны. Размер среза должен быть на 20% меньше диаметра трубы.

Далее соединяется край выхода и трубы. Затем основанию выхода нужно придать форму кровли и обработать места стыка специальным составом, обеспечивающим герметичность. После этого антенный выход фиксируется относительно кровли саморезами.

Правила установки элементов вентиляции

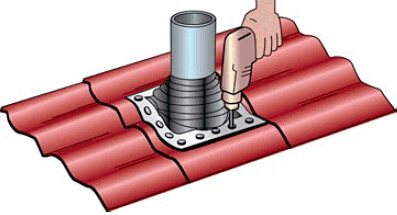

Монтаж выхода вентиляционного блока производится с учётом установки каждого элемента на 60 кв. м кровли, но не далее, чем в 60 см от конька. Если архитектура кровли достаточно сложна, обладает большим количеством пересечений и ендов, то количество вентиляционных выходов увеличивается.

Кровельный материал расчерчивается по лекалу и вырезается необходимое число отверстий. Вентиляционный выход фиксируется саморезами к кровле без использования герметика. Основной вентиляционный выход устанавливается соответственно уровню воздуховода.

После закрепления кровельного материала с отверстиями в основной выход вставляется изолированная труба, которая напрямую соединяется с внутренним воздуховодом. При назначении вентиляционного выхода в канализационных ходах используется гофрированный шланг. В местах прохождения трубы через элементы паро — и гидроизоляции показано применение герметиков в виде уплотнителей и клеящих лент.

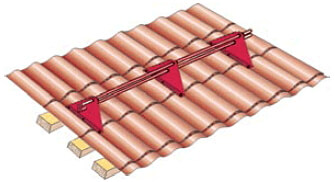

Установка снегозадержателя

Монтаж снегозадержателя включает в себя несколько этапов. В первую очередь в отверстия, просверленные в креплениях вставляется труба. Далее производится фиксация снегозадержателя при помощи саморезов. Крепление осуществляется к обрешётке в нижнюю часть кровельной волны через резиновую прокладку.

Для установки снегозадержателя наличие сплошной обрешётки необязательно. Если трубы снегозадержателя устанавливаются в ряд, то производится их стыковка один в один с использованием болтов М8х30. Снегозадержатели устанавливаются в таких местах, как пространство над входом и окнами, а так же, в обязательном порядке, на каждом уровне кровле, если она состоит из нескольких уровней.

Если крыша имеет достаточно большую длину ската, то следует предусмотреть установку дополнительных снегозадержателей. Если устанавливается трубчатый снегозадержатель, то конструкцию можно усовершенствовать при помощи специальной планки контролирующей осыпание ледовой крошки. Такая планка фиксируется специальными коньковыми саморезами в верхнюю часть волны к обрешётке.
